Hệ thống quạt nước thủy lực

Hệ thống quạt nước thủy lực cho ao nuôi

THÔNG SỐ KỸ THUẬT

- Công suất điện: 0.75 kw - 7.5kw

- Điện áp sử dụng: 3P, 380V - 50Hz

- Thùng dầu: 100 lít - 200 lít

- Motor thủy lực: 70 vòng/phút - 90 vòng/phút

- Áp suất tối đa: 140 bar

Hình 1. Motor thủy lực lắp đặt cho giàn quạt nước

Hình 2. Hệ thống thủy lực cho quạt nước có rất nhiều ưu điểm khi sử dụng

So sánh hệ thống quạt nước thủy lực và quạt nước sử dụng động cơ điện hộp số

1. Công suất: Với động cơ điện hộp số số cánh quạt tương ứng với công suất động cơ điện phổ biến như sau

 - 2 cánh quạt nước tương ứng với động cơ: 0.75kw

- 4 cánh quạt nước đến 6 cánh quạt nước tương ứng với động cơ: 1.5kw

- 8 cánh quạt nước đến 10 cánh quạt nước tương ứng với động cơ: 2.2kw

- 12 cánh quạt nước đến 15 cánh quạt nước tương ứng với động cơ: 3.7kw

- 18 cánh quạt nước đến 24 cánh quạt nước tương ứng với động cơ: 5.5kw

Với thông số như trên tốc độ đầu ra của motor điện thông thường đạt 90 vòng/phút đến 103 vòng/phút.

Và tốc độ của động cơ điện không thể điều chỉnh được

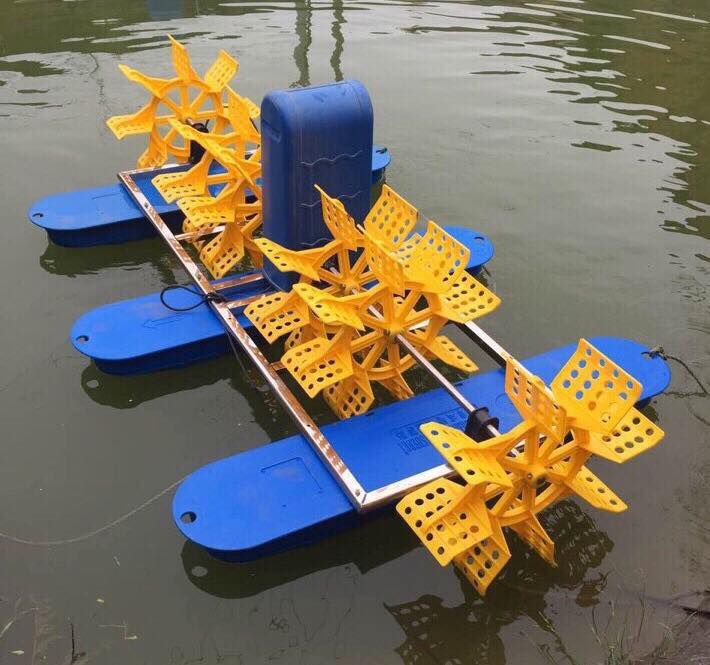

Hình 3. Quạt nước tạo oxy chuyền động bằng động cơ điện hộp số

Với động cơ quạt nước bằng thủy lực. Công suất điện giảm 50%.

Do tiết kiệm được điện năng nên hệ thống thủy lực giúp người nuôi giảm được chi phí tiền điện

NGOÀI RA, với các vùng điện yếu thì hệ thống thủy lực rất phù hợp

Một bộ nguồn thủy lực chính 5.5kw có thể kéo đồng thời 5 giàn quạt 8 cánh quạt nước.

Với thông số như trên tốc độ đầu ra của motor thủy lực thông thường đạt 80 vòng/phút đến 90 vòng/phút.

Ngoài ra, tốc độ của động cơ thủy lực cho a nuôi có thể điều chỉnh từ 0 vòng/phút đến tốc độ tối đa.

Áp suất càng cao tốc độ chạy của quạt nước càng nhanh.

Trong các ao nuôi giống thì việc điều chỉnh tốc độ quạt nước tạo oxy là cần thiết

2. An toàn lao động

- Động cơ điện hộp số: Động cơ được đặt ở dưới ao và có đường dây điện chạy vòng quanh ao và xuống ao

Nên khi bà con cho tôm cá ăn, đánh bắt tôm cá, hoặc vệ sinh ao nuôi để an toàn cần tắt hết các thiết bị điện

- Động cơ quạt nước thủy lực: Toàn bộ thiết bị điện được đặt trên bờ, nguồn thủy lực chạy quanh ao và dẫn xuống các động cơ thủy lực đặt dưới ao. Tuy nhiên, các thiệt bị này hoàn toàn không được dẫn động bằng điện nên tuyệt đối an toàn khi sử dụng.

Khi bà con cho tôm cá ăn, đánh bắt tôm cá, hoặc vệ sinh ao nuôi..v.v các động cơ thủy lực vẫn hoạt động bình thường

Hình 4. Động cơ quạt nước cho ao nuôi hoạt động bình thường không sử dụng điện trực tiếp

3. Tốc độ và dòng xoáy nước

- Với động cơ điện hộp số tốc độ quay thường 103 vòng/phút. Với công suất và tốc độ như trên quạt nước dùng động cơ điện hộp số thì cánh quạt không thể ngập sâu được trong nước. Vì vậy khi đẩy nước chảy vòng quanh ao sẽ không cao. Nên oxy không hoa tan được nhiều, phân tôm cá sẽ còn lắng đọng nhiều quanh ao mà không đẩy ra được giữa ao

- Với động cơ thủy lực tốc có thể chỉnh nhanh chậm đến tốc độ tối ưu nhất. Động cơ thủy lực có thể quay giàn quạt khi cánh ngập sâu trong nước nên đẩy dòng nước chạy quanh ao tốt hơn.

Cấu tạo của hệ thống thủy lực cho ao nuôi thủy sản

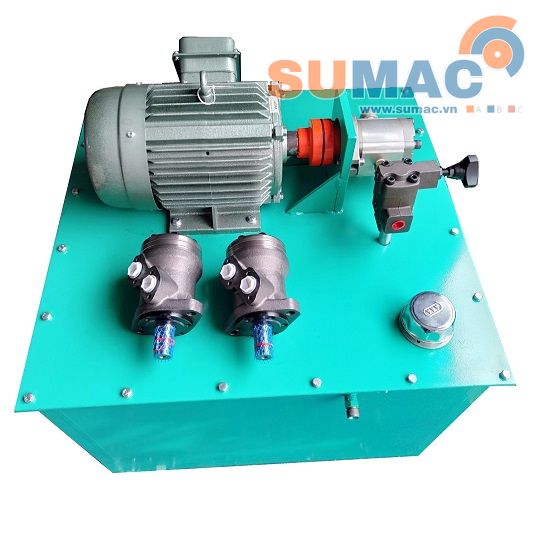

Hình 5. Trạm nguồn thủy lực cơ bản cho ao nuôi thủy sản

Để động cơ thủy lực cho ao nuôi tôm cá có thể hoạt động, Thiết bị cần bộ nguồn thủy lực để cấp dầu cho động cơ quay.

Bộ nguồn bơm dầu cho động cơ thủy lực gồm các phần sau:

1.1 Thùng dầu của bộ muồn ao nuôi tôm cá

- Với thùng dầu thông thường, thể tích thùng từ 8 lít đến hàng nghìn lít tùy theo yêu cầu công việc

- Đối với bộ nguồn thủy lực cho ao tôm do đặc thù ống dẫn dầu chạy quanh ao nên lượng dầu cấp cho ống khá lớn

- Thể tích của thùng dầu cho ao nuôi thông thường sẽ từ 40 lít đến 200 lít

- Cấu tạo thùng dầu bao gồm: thước xem dầu, nắp lọc dầu, vú tháo thay dầu

Hình 6. Thùng dầu thủy lực cho ao nuôi thủy sản

1.2 Động cơ điện

- Ao nuôi thủy sản trong vụ nuôi thông thường quạt sẽ chạy 24/24h nên động cơ điện cần phải chọn loại phù hợp

- Động cơ điện, các bạn cần chọn loại động cơ điện hệ S1. Động cơ hệ S1 tức là loại động cơ thiết kế để chạy liên tục trong thời gian dài

- Tư vấn của chúng tôi, khách hàng nên lựa chọn động cơ Vihem (Việt - Hung), hãng động cơ Vidhem sản xuất chủ yếu theo hệ S1

- Với các loại động cơ của TQ hoặc động cơ thường của Việt Nam chủ yếu là động cơ ngắn hạn đều không phù hợp để sử dụng

Các tính công suất động cơ điện cho ao nuôi thủy sản

Công suất của trạm nguồn thủy lực phụ thuộc vào các yếu tố sau:

 - Số lượng cánh quạt nước

- Số lượng giàn quạt

- Chiều dài đường ống dẫn dầu (tức diện tích, chu vi của ao nuôi)

- Độ ngâm sâu trong nước của cánh quạt

Cách tính công suất cho động cơ.

- 1 kw sẽ tương ứng với giàn quạt từ 8 cánh trở xuống

Ví dụ các bạn có tổng là 40 cánh lắp cho 5 giàn quạt. 40 ÷ 8 = 5 kw. Khi sử dụng các bạn nên sử dụng 80% đến 85% công suất của động cơ. Tức các nên chọn động cơ có công suất lớn hơn công suất sử dụng từ 1.1 đến 1.25 lần

Khi các bạn lựa chọn như vậy động cơ chạy sẽ bền hơn. Nên ở đây chúng ta sẽ chọn tương ứng động cơ 7HP (5.5kw)

CHÚ Ý:

Khi sử dụng hệ thống thủy lực thì chiều dài đường ống không nên vượt quá 300m ao. Nếu nhiều ao chúng ta nên chia làm nhiều bộ nguồn khác nhau.

TẠI SAO LẠI NHƯ VẬY?

Lý do, chúng ta cần chia nhỏ trạm nguồn thủy lực bởi vì, chiều dài ao càng lớn thì tổn thất áp đường ống càng lớn.

Nên để đẩy được quãng đường xa cần đẩy áp suất dầu lên cao. Khi áp suất lên cao đồng nghĩa với thiết bị thủy lực nhanh bị hư hỏng. NGOÀI RA, tổn thất đường ống là cố định bạn sẽ mất năng lượng đó (quy ra bằng tiền điện) mà không dùng được gì

ÁP SUẤT để hoạt động ổn định cho hệ thống (trong trường hợp áp suất đè liên tục) là từ 80 bar (chúng ta thường gọi là 80 kg) trở xuống

Hình 7. Động cơ điện Vihem sử dụng cho ao nuôi thủy sản - Công suất 3.7kw, tốc độ 1450v/p.

1.3 Bơm thủy lực cho ao nuôi thủy sản

- Bơm thủy lực được nhận chuyển động quay từ động cơ điện.

Bơm thủy lực cho nhiệm vụ hút dầu từ thùng, tạo áp suất để bơm vào motor thủy lực là quay động cơ thủy lực

- Tốc độ của động cơ thủy lực cho giàn quạt trung bình khoảng 80 vòng/ phút

- Chọn bơm thủy lực phụ thuộc vào số motor thủy lực lắp cho bao nhiêu giàn quạt cho ao tôm.

Số lượng motor thủy lực càng nhiều thì bơm thủy lực cần có lưu lượng càng lớn

Hình 8. Bơm thủy lực cho ao nuôi thủy sản

1.4 Van an toàn

- Ao nuôi thủy sản sẽ có nhiều giàn quạt lắp cho nhiều ao khách nhau. Các giạt quạt có thể thay nhau quay hoặc dừng

- Nên khi các đường dầu vào các động cơ thủy lực bị đóng lại để giàn quạt ngừng hoạt động. Áp suất trong đường ống sẽ tăng lên

- Vì vậy mỗi bộ nguồn thủy lực cho ao nuôi đều phải lắp van an toàn

- Van toàn có tác dụng khi áp lên cao sẽ ở mức an toàn, tránh động cơ bị quá tải dẫn đến cháy động cơ khi các motor thủy lực ngừng hoạt động

Hình 9. Van an toàn thủy lực trong ao nuôi thủy sản

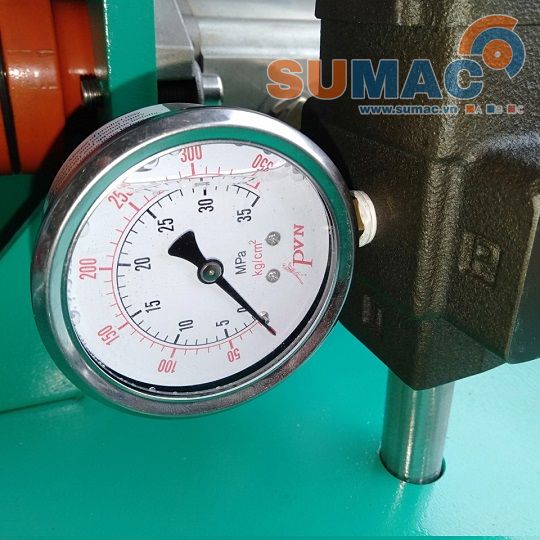

Hình 10. Đồng hồ theo dõi áp suất của bộ nguồn ao nuôi

1.5 Động cơ ( Motor ) thủy lực cho ao nuôi thủy sản

- Motor thủy lực cho ao nuoi thủy sản sẽ được kết nối với giàn quạt bằng khớp nối

Hình 11. Motor thủy lực cho ao nuôi thủy sản

1.6 Đường ống dẫn dầu thủy lực cho ao nuôi tôm

- Đường ống dẫn dầu thủy lực cho ao nuôi sẽ được dẫn vòng quanh ao đến các vị trí có giàn quạt và lắp motor thủy lực

- Đường ống dẫn dầu thủy lực được làm bằng ống thép đúc, không phải ống hàn

- Ống thép đúc là loại ống chịu được áp suất cao, không giống ống kẽm hàn thông thường

Hình 12. Đường ống dẫn dầu thủy lực cho ao nuôi

- Ống dẫn được nối với nhau bởi các cút nối thủy lực thẳng hoặc góc.

Sau khi hàn, vệ sinh ống được sơn chống gì, sơn màu để tránh bị oxy hóa bề mặt

Video chạy kiểm tra bộ muồn ao nuôi mini cho 1 giàn quạt.

Khách hàng chú ý 1 bộ nguồn ao nuôi sử dụng được cho nhiều giàn quạt một lúc.
