Cấu tạo máy ép thủy lực chữ H100 tấn

2023-02-17 16:20:37

Máy ép thủy lực chữ H là gì

Máy ép thủy lực chữ H trước tiên là một dòng máy ép thủy lực nói chung.

Do hình dáng đặc thù của máy giống chữ H trong tiếng Việt nên được gọi với tên thân thương là máy ép thủy lực chữ H.

Máy ép thủy lực chữ H thường được ứng dụng trong các công việc đơn giản như ép vòng bi khỏi trục, ép bánh răng bạc đạn khỏi trục, lắp ép vòng bi bánh răng bạc đạn vào trục, hay uốn nắn sản phẩm cơ khí

H1. Máy ép thủy lực chữ H 100 tấn

Cấu tạo máy ép thủy lực chữ H

1. Khung máy ép thủy lực chữ H

Khung máy ép thủy lực chữ H được làm bằng thép SS400, khung đứng của máy được chấn thành hộp chữ U liên kết với dầm trên và chân máy bằng liên kết mối hàn.

Trong một số trường hợp các bộ phận thân máy ép chữ H sẽ được liên kết với nhau bởi bulông ren lửng.

Hai dầm đứng bàn máy ép thủy lực được thiết kế có thể tháo rời di chuyển lên xuống để phù hợp với từng loại sản phẩm ép.

Bàn máy ép được làm bằng thép S50C, tôi cao tần để tăng độ cứng

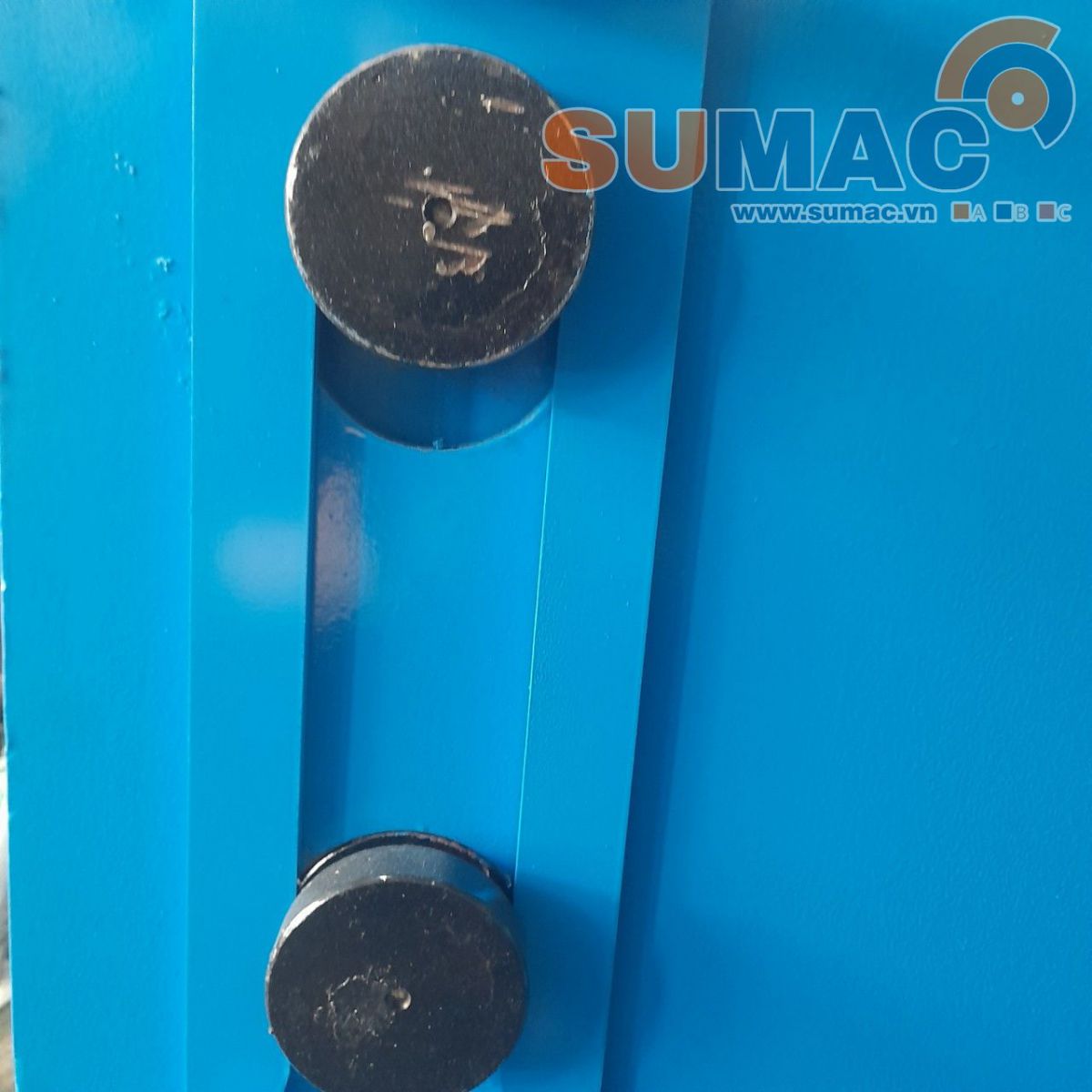

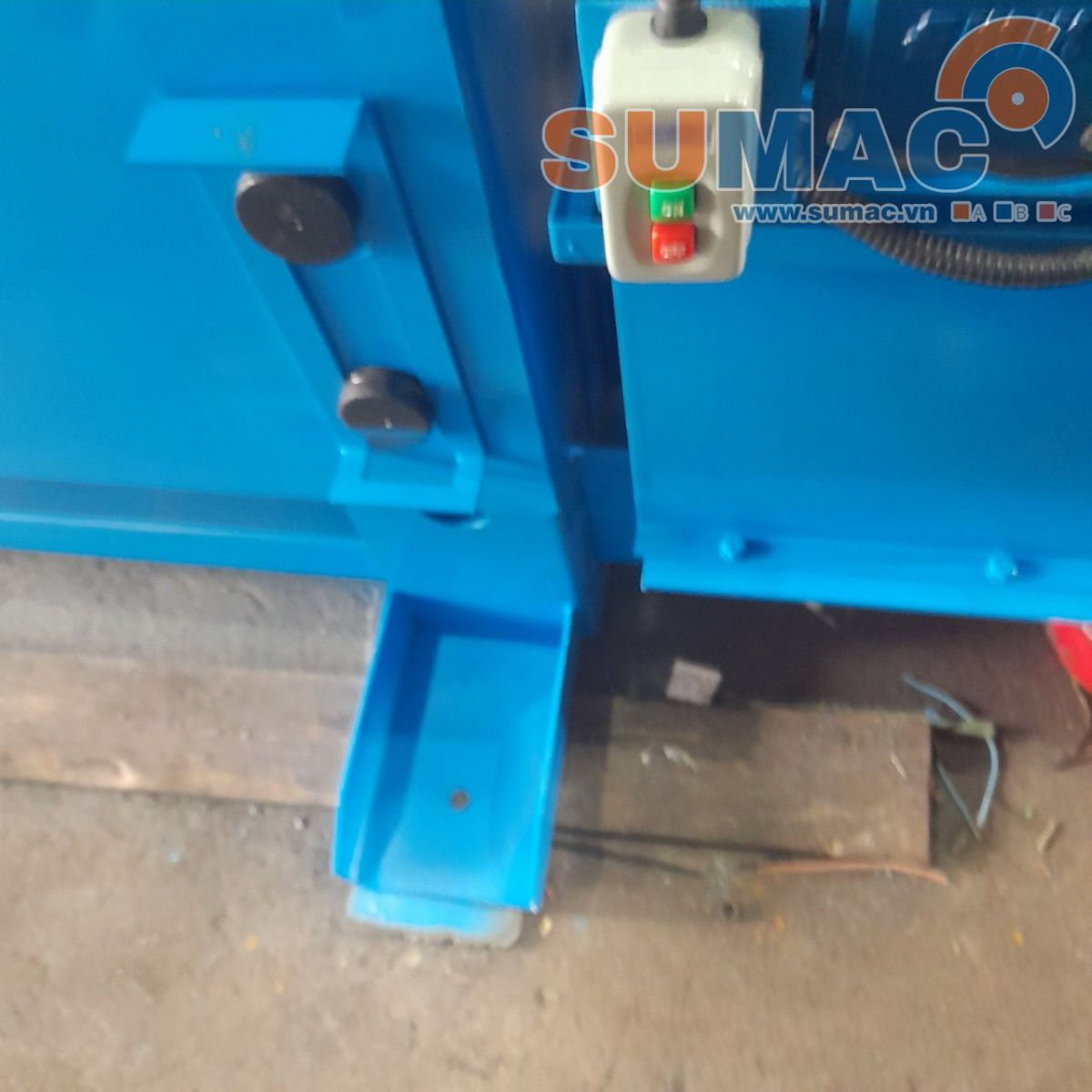

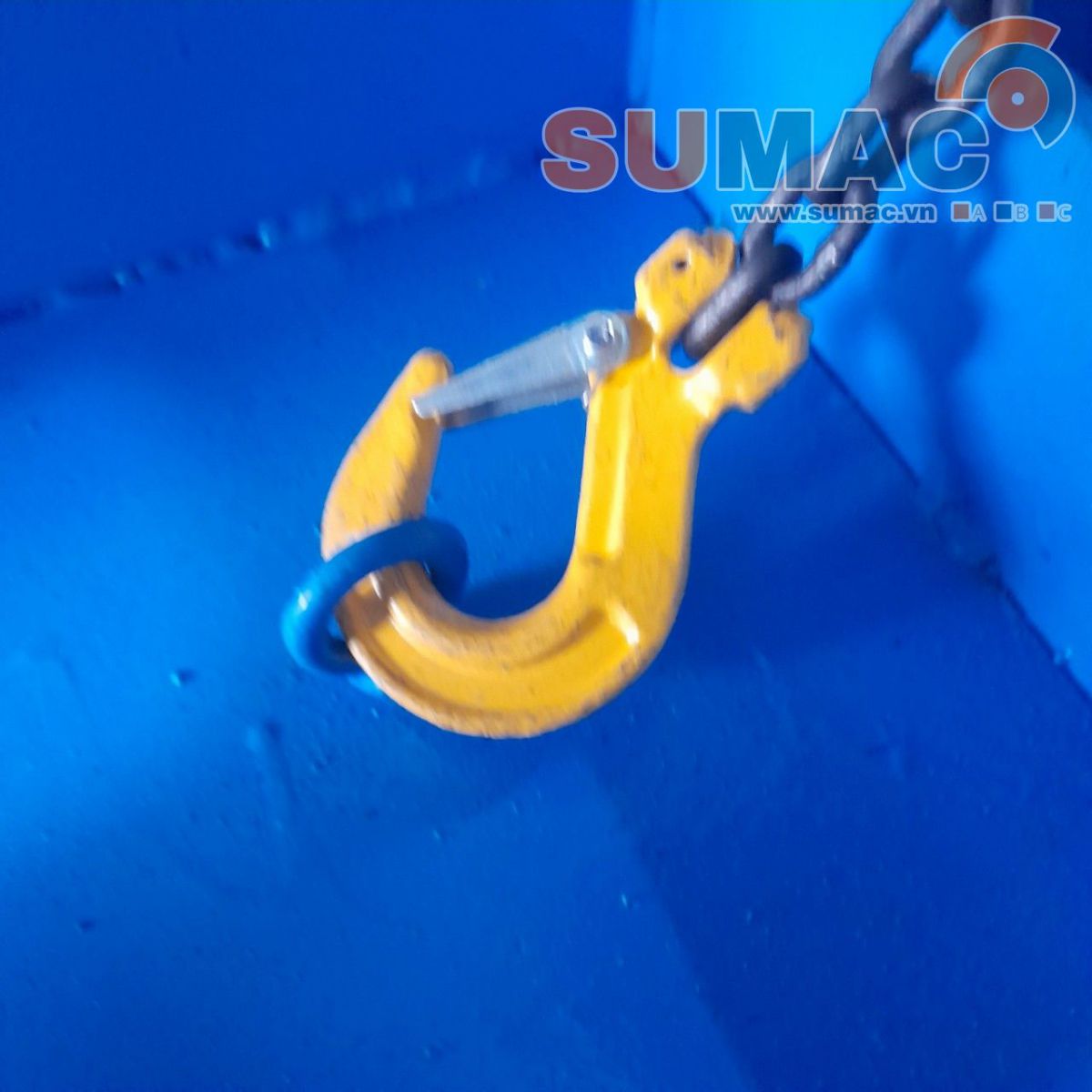

H2. Lỗ định vị chân máy - Chốt tháo lắp bàn máy - Móc di chuyển bàn máy

2. Xilanh của máy ép thủy lực chữ H

Xilanh của máy ép thủy lực chữ H thường có hành trình ngắn từ 100mm đến 300mm. Lực ép của xilanh tùy thuộc vào công việc.

Lực ép của máy ép chữ H: 5 tấn, 10 tấn, 15 tấn, 20 tấn, 25 tấn, 30 tấn, 40 tấn, 50 tấn, 60 tấn, 80 tấn, 100 tấn đến hàng trăm tấn

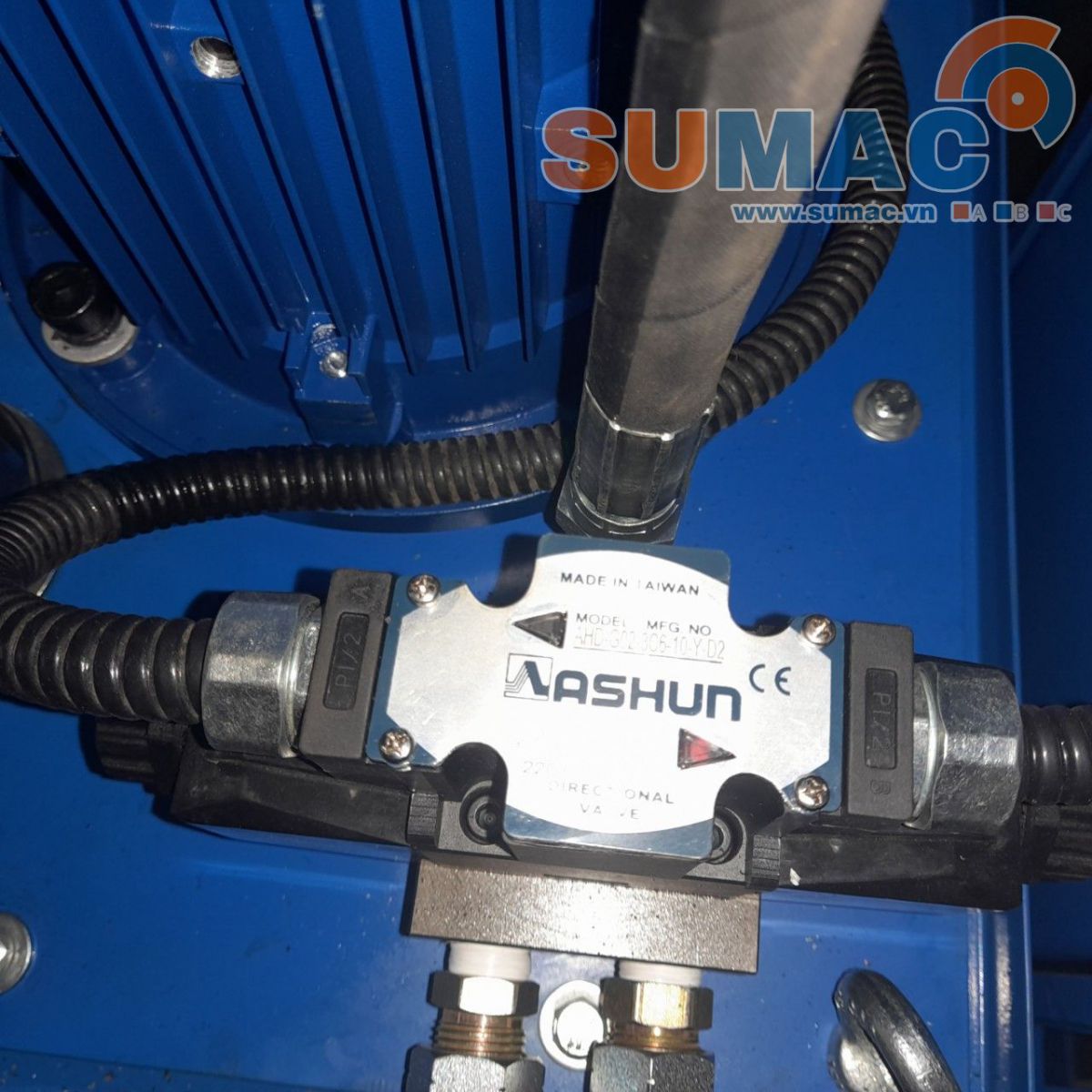

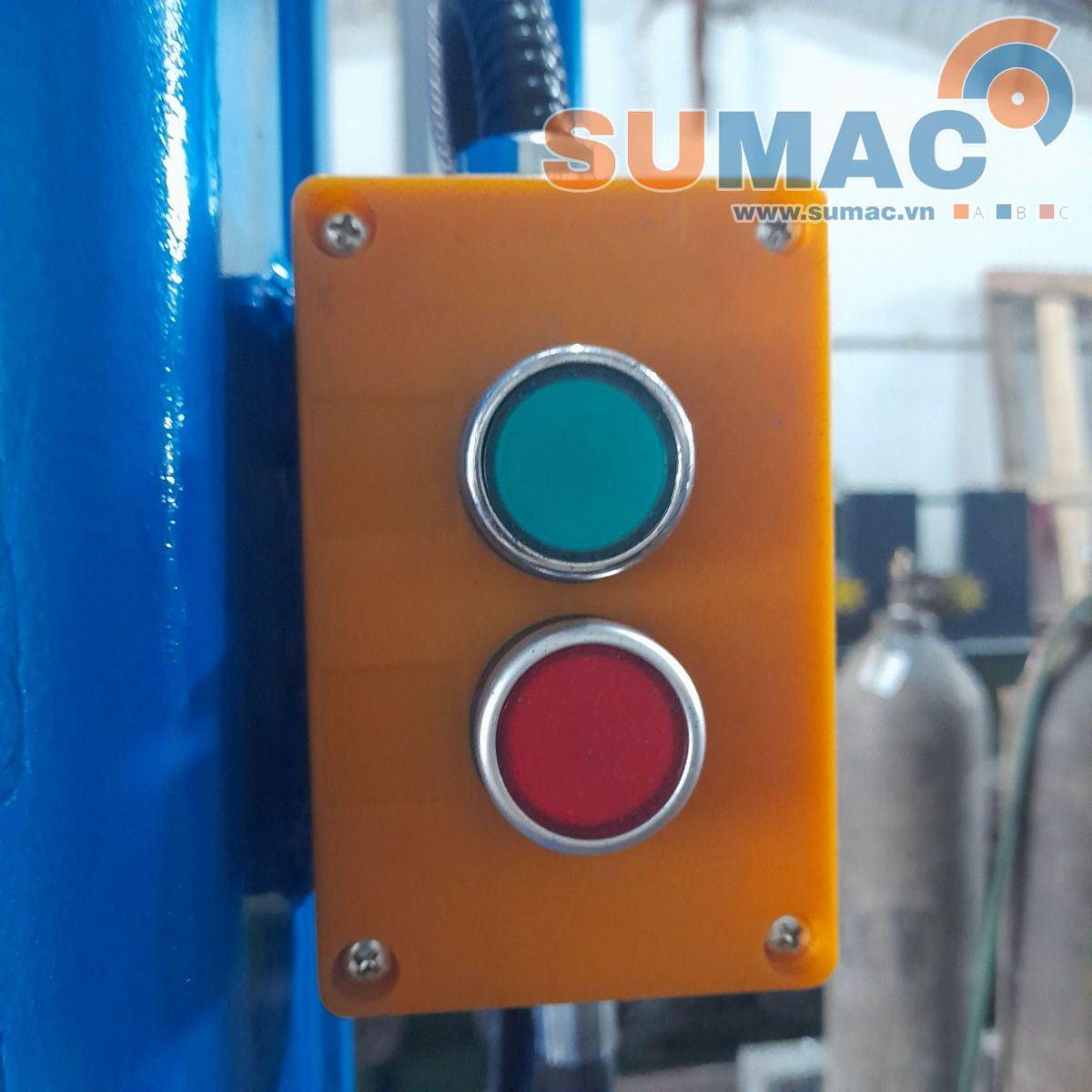

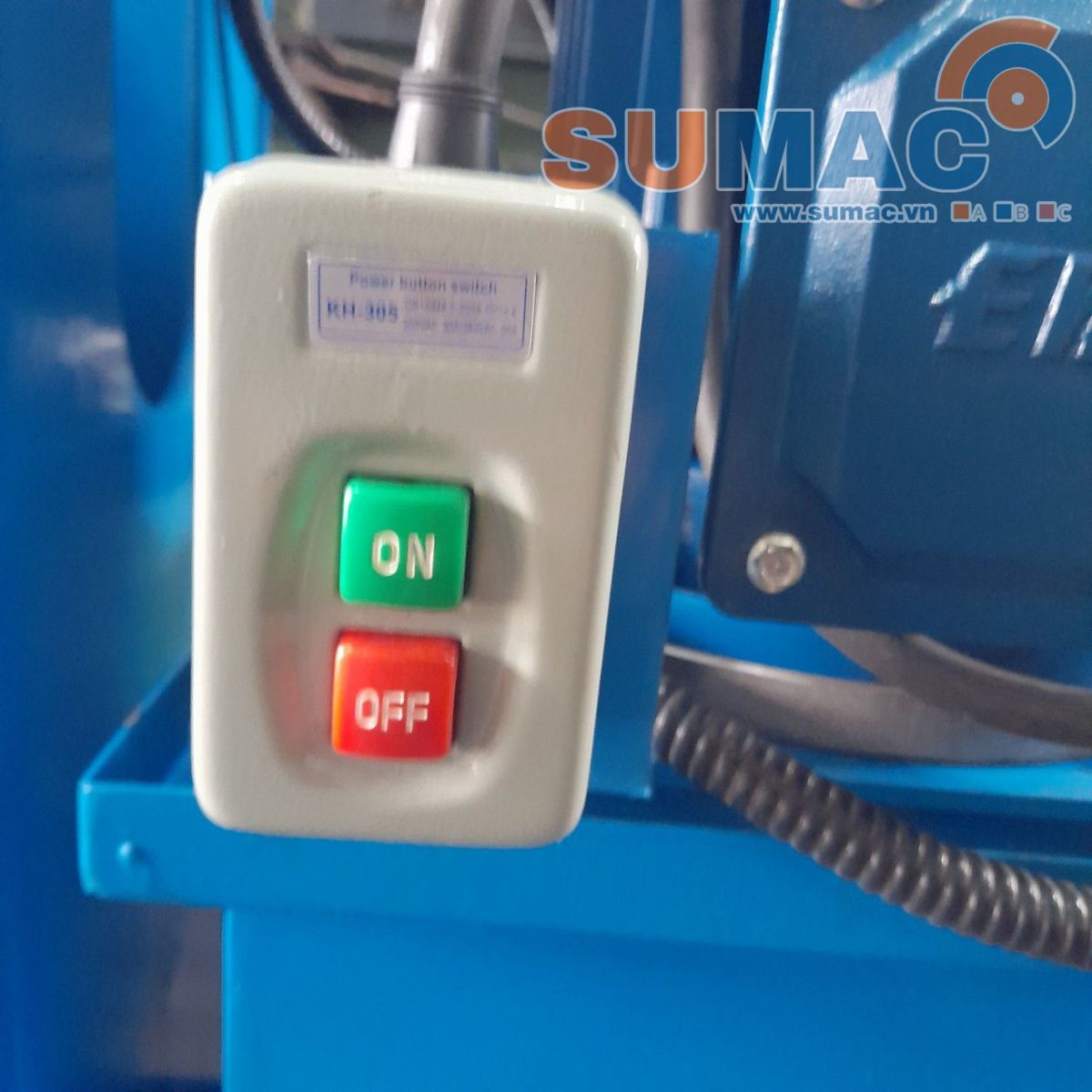

3. Bộ nguồn thủy lực của máy ép thủy lực chữ H

Máy ép thủy lực chữ H thường làm việc với tần xuất thấp nên không yêu cầu năng suất. Để giảm giá thành máy thì bộ nguồn thủy lực của máy ép chữ H được thiết kế kiểu bộ nguồn mini.

Công suất của bộ nguồn thủy lực chữ H thường từ 1.5kw trở lên, điện áp sử dụng 1 pha 220V hoặc 3 pha 220/380V
